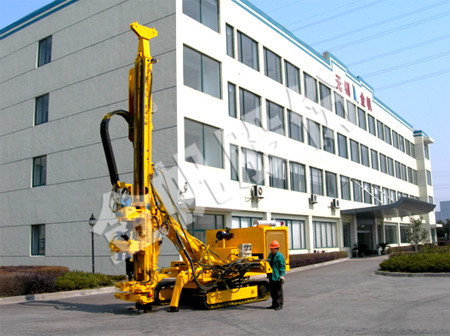

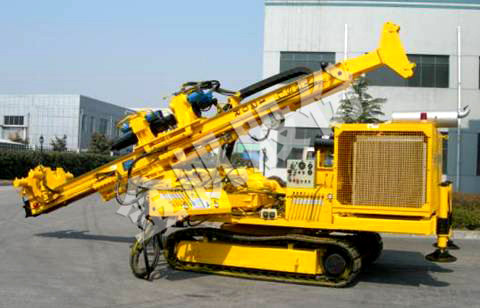

YGSL-120R型雙動力頭全液壓履帶地源熱泵鉆機
-
-
產品簡介 YGSL-120R型鉆機為全液壓驅動雙動力頭式履帶鉆機?？蛇m應多種鉆進工藝和各類地層，尤其是復雜工況下的松散地層、卵礫石層、基巖破碎地層，能夠提供的鉆進工藝解決方案。YGSL-120R型鉆機廣泛應用于地源熱泵孔、水文水井的施工，同時適用于水電站工程、鐵路、公路邊坡等巖土工程中的大噸位預應力錨固孔、排水孔的施工工程；地下工程中的管棚孔施工；灌漿加固孔、小型基樁孔；預防滑坡、巖石坍塌等災害治理工程。
主要特點 ● 鉆機裝有前后動力頭，可實現多種鉆進方式，如：內、外鉆具為單一回轉方式；內鉆具正向回轉、外套管反向回轉鉆進方式
● 鉆機動力頭設置有高、低兩檔轉速輸出。每檔在其額定轉速范圍內可無級調速，以適用于回轉鉆進、沖擊鉆進、沖擊回轉鉆進及螺旋鉆進等多種鉆進工藝
● 鉆機回轉扭矩大，給進行程長，使鉆孔速度快，處理事故能力強，鉆進效率高
● 鉆機結構為履帶底盤整體式裝載。移機、調對孔位方便、靈活、快捷，大大縮短了同一場地多孔施工轉移孔位的輔助時間
● 鉆機液壓油泵、馬達及快速接頭采用國際產品，使整機性能穩定、可靠、壽命長
● 整機結構采用模塊化設計?？筛鶕?jù)用戶要求，配置遠程有線行走控制裝置(選配)和安全急停裝置(選配)
技術參數
|
鉆孔深度
|
150～80
|
|
鉆孔直徑
|
Ф100～195
|
|
鉆桿動力頭輸出轉速(正反)(rpm)
|
5～35(低檔)；5～70()
|
|
鉆桿動力頭大輸出扭矩(Nm)
|
6000
|
|
套管動力頭輸出轉速(正反)(rpm)
|
10
|
|
套管動力頭大輸出扭矩(Nm)
|
12000
|
|
動力頭給進行程
|
3500
|
|
動力頭大起拔力(kN)
|
55
|
|
動力頭大給進力(kN)
|
35
|
|
桅桿滑移行程
|
850
|
|
桅桿擺動角度(°)
|
左90，右20；或左20，右90
|
|
孔口夾持器通孔直徑
|
200
|
|
上車回轉角度(°)
|
左 30，右90；或右30，左90
|
|
爬坡能力(°)
|
20
|
|
行走速度(kM/h)
|
1.2
|
|
動力機功率(kW)(柴油機)
|
125
|
|
鉆機外廓尺寸(運輸狀態)(mm)
|
約7650x2250x3217
|
|
鉆機質量
|
約8500
|
|
選配部件
|
a) 1.1噸 液壓絞車
b) 泥漿泵
c) 濕式除塵裝置
d) 有線遠程行走控制裝置
e) 安全急停按鈕
|
